MTB積載アダプター作成

ただ単に積載するだけなら、MTBであってもホイールすら外さずにそのまま載せられるんですが、車中泊をするとなれば話は別。横向きにして、荷室前方にギュッと詰めて積載する必要があります。ロードバイクはいつもそうやっているんですが、MTBではフロントフォークの寸法が違うので新たに作ります。

フロントフォークを固定する部品は「エリーゼのために...サイクルキャリアを。」の時に作ったノウハウがあるので、それを思い出しながら少し違った手法で作ります。

フロントホイールの寸法を測れば自ずとフロントフォーク固定具のサイズと形状が導き出せます。

まずはカラーの製作から。アクスル径の15mmのドリルは持っていないので、一旦14mmで開けて、

中ぐりバイトで15mmまで広げていきます。

そして適当に形を整えて、

完成

んで、今回は手すりパイプ用の資材を利用します。

びっくりしたのが、固定金具の方の精度が悪く、カラーが浮いて隙間ができています(汗
マジか・・・

まあ、幅さえ合えば使えなくもないので、そのままいきます。間にアルミパイプを入れて完成。

寸法もピッタリ100mm!
まあ、測ってパイプを入れたので当たり前ですけど・・

当然、フロントフォークにもジャストフィット!(当たり前〜)

さて、これをどうやって車載に持って行くかと言うと、出ました!ミノウラのあの部品!

そのままではフィットしないので、間に一枚アルミプレートを入れます。皿ビス用に座ぐったり、タップを切ったりして、

プレートができました。

増し締めしにくい場所なのでネジロック剤を塗って、
プレートを取り付けました。

それを先ほど完成したアダプターを取り付けて、完成。
固定するイメージはこんな感じ。


車の方には、普段隠れる場所に手すりパイプを取り付けました。
これで横方向への柔軟な移動ができるようになります。

ワンタッチのバックルなので、取り外し&移動も楽々。

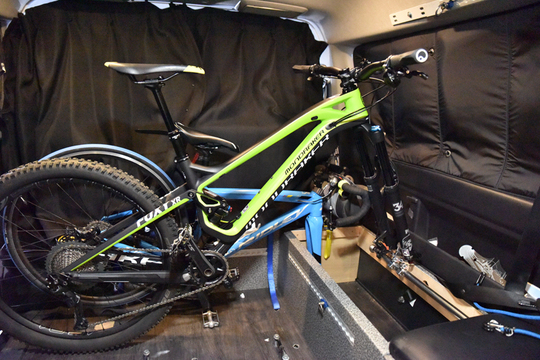

ロードとの積載も干渉なく成功!これで車中泊もバッチリ!
