テンショナストッパ(原文ママ)を作る

4月のイベントに備え色々と準備が必要な中、そもそものバイク本体が調子悪いと話にならないので色々と相談へ。もちろんDune Moto(デューンモト)へ。

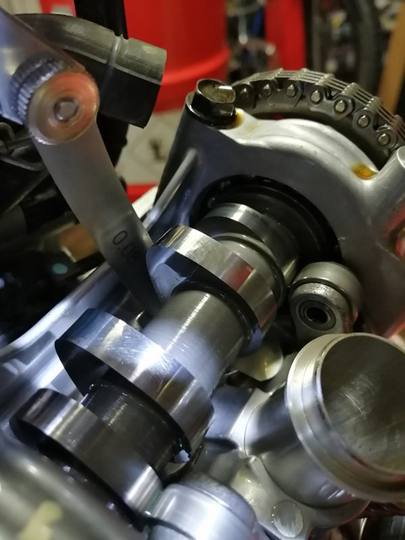

でゅ「タペットクリアランスは一度見ておいた方がいいよ」とアドバイスをもらい、さっそくチェック。
規定値に収まってるやん!と思っていたら、サービスマニュアルを見間違っていてだいぶズレてた事が判明!でゅ〜んさん、ご指摘ありがとうございました。

タペットクリアランスを調整するにはカムシャフトを外す必要があり、
そうするには専用工具を使ってカムチェーンの張りを緩めないといけないみたい。

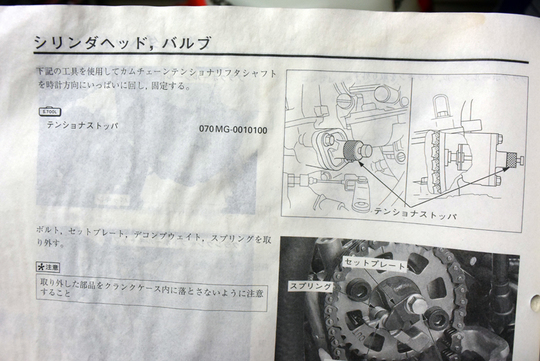

テンショナストッパ 070MG-0010100

ほ〜、そんなのがあるのか。工具好きとしては物欲がジワジワと湧いてくる。

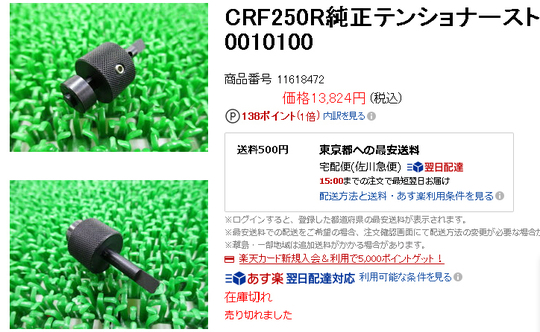

はぁ!?無理無理!14,000円も出せねぇよ。

その工具の画像と、使う場所の画像を見てみると、あまり複雑ではなさそう。

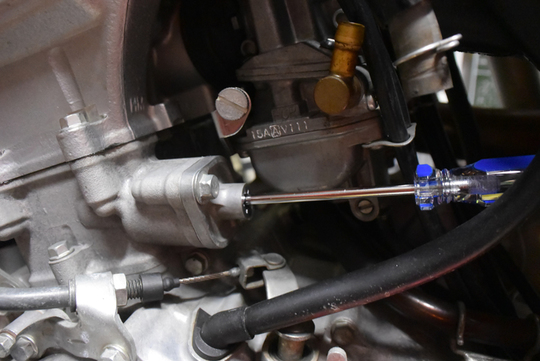

手持ちのマイナスドライバーを入れてみると、問題なく回る。回すとバネの力で押し戻される手応え。ふむふむ、これが戻らなくなればいいのね。

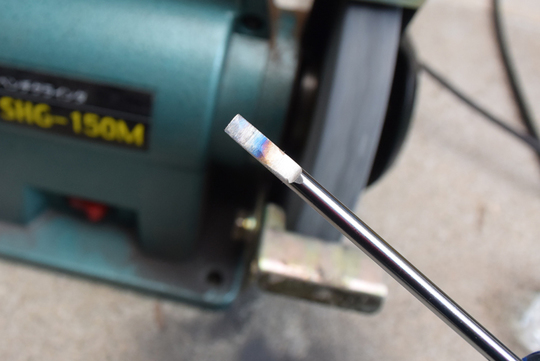

マイナスドライバーの先端形状だとあまり深く入らず、回したあとにもう一段階押しこむのが難しそうなので、グラインダーでフラットに。

次はストッパーの製作。まずは高精度の設計図から。

手持ちの端材を旋盤で切り出して、

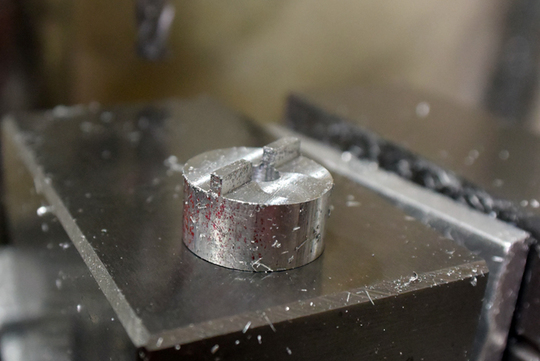

フライス盤で突起を成形。

固定用ネジのタップを切って、

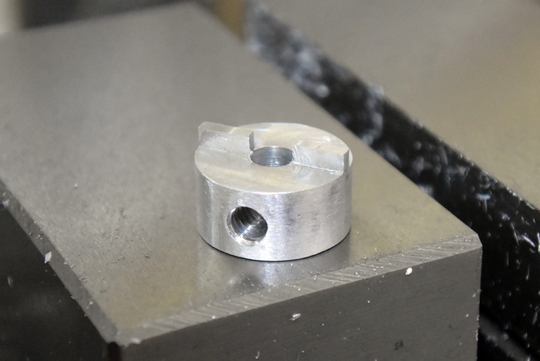

完成!

じゃなくて、突起を設計図通りの9mm幅に手直し。

うん、ピッタリ!

ちゃんとイモネジ用の受けも削っておいたので、

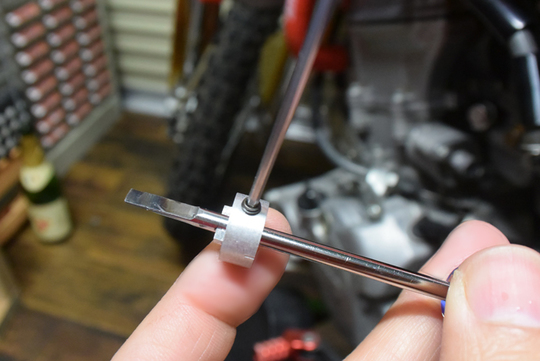

そこへネジネジ

完成!

なかなかのオリジナル感(笑)

動作はこんな感じ(音声なし)


ちゃんと実用に耐え、快適作業でした。
special thanks Dune moto
ラベル:doa DIY 旋盤
